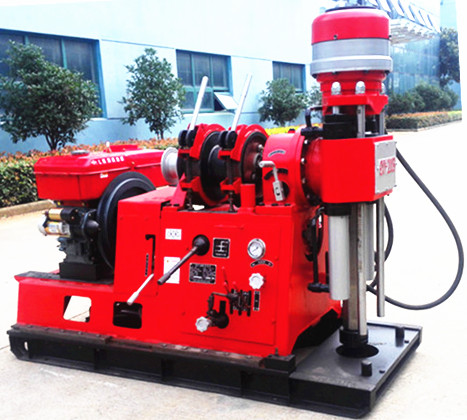

GXY-260B型地质勘探钻机（0-260m）
产品介绍（Introduction）:
GXY-260B型钻机是一种机械传动液压给进的立轴回转式、轻便多用途工程勘察施工钻机，它适用于工业和民用建筑以及公路、铁路、桥基、坝址、水利、水井、探矿等工程地质勘察工作，浅层石油和天然气开采，矿山坑道通风、排水，以及小口径的基桩孔施工等，固体矿床的普查勘探，爆破孔用各种混凝土结构的检查孔等。既可以取土样、岩芯样，也可以不取芯钻孔（钻孔灌浆、水井等）,或者进行重型动力触探和标准贯入试验（SPT）、冲击钻进提取不扰动土土壤取样原状土或者沙土取样。是一种多用途液压轻便型钻机。
根据地层的不同，可选用金刚石、硬质合金、螺旋等钻头进行钻孔。具有结构紧凑，重量轻，体积小，可拆性好等优点，是适应新型市场需求不可多得的理想设备之一。
主要特点（Features）:
1、选择了较合理的转速范围，转速级数有八级，集中变速，相互自锁。
2、低转速，大扭矩，使用范围广，钻进能力强,能适用于钻机取样、打井及桩基施工。既适用于工程地质勘察，又适用于金刚石岩芯钻探。
3、钻机具有两档反转速度，便于安全地处理故障。
4、回转器卡盘采用液压式卡盘，夹紧可靠，不伤主动钻杆，并且可实行不停机倒杆。
5、油压给进，操作简便，钻进效率高，劳动强度低。
6、配有足够仪表，有利于掌握孔内情况，操纵手柄较少，布局较合理，操纵灵活可靠。
7、采用了双片常闭磨擦式离合器，开闭灵活，操作使用与调整方便。
8、装有前后移动油缸，回转器向后移动465mm,对起下钻具带来了很多方便。
9、结构紧凑，体积小，重量轻，拆卸方便，便于解体及搬运，能适用于丘陵或山区的钻探工作。
10、主动钻杆采用中六方53*Φ59。
主要技术参数（Technical Specifications）:
|
基本参数 |
钻进深度：0-260m；钻杆直径：Φ42mm，Φ50mm，Φ60mm；钻孔直倾角：0～360° 钻机外形尺寸：1860×780×1480mm；钻机重量(不包括动力)：900kg |
|
|
回转器 |
主动钻杆：六方无槽53*Φ59*4500mm,主机杆夹持方式：液压卡盘 |
|
|
立轴转速配Y160L-15-4电动机，功率15kw，转速1460r/min,正转低速：43、74、117、162r/min，正转高速：203，352，556，768r/min,反转速度：33、159r/min |
||
|
立轴转速配2100柴油机，功率17.6kw，转速1800r/min，正转低速：53、92、145、200r/min，正转高速：250、435、668、947r/min，反转速度：41、196r/min |
||
|
立轴行程：500mm;立轴最大扭矩：2500N·m;立轴最大起拔力：49KN；立轴最大加压力36KN |
||
|
卷扬机 |
最大起重能力(低速单绳)：25KN;卷筒转速：34、59、94、129r/min，钢丝绳提升速度(单绳单层)：0.38、0.66、1.05、1.44m/s，钢丝绳规格：Φ12.5mm，卷筒容绳量：30m |
|
|
移动装置 |
移动油缸行程：465mm，钻机离开孔口距离：330mm |
|
|
动力配置 |
Y180M-4电动机 |
功率18.5KW,转速1470r/min |
|
L24柴油机 |
功率17KW,转速2200r/min |
|
|
L32柴油机 |
功率23KW,转速2200r/min |
|
|
油泵规格 |
CB-FC16-FL型，转速：500-2500r/min,排量：16ml/r |
|
注:本钻机动力配备柴油机或者电动机,需由用户订货时选择提出。
建议选配钻机底座及钻塔(根据需求选择一项）：1、T-SJ-3型三角架钻塔；2、T2-SJ-3型两轮拖挂三角架钻塔；3、T-SJ-4型整体底座及四角架钻塔；4、T4-SJ-4型四轮拖挂底座及四角架钻塔；5、LP-4T-01-A型履带底盘及四角架钻塔；6、LP-4T-01-B型履带底盘及四角架钻塔；7、LP-4T-02-B型履带底盘及井字形液压起落钻塔；8、LP-4T-02--B-STRZT型履带底盘及人字形全液压起落钻塔；9、LP-4T-02-B-STZDT型履带底盘及双塔架折叠式液压钻塔；10、LP-4T-02-B-SST型履带底盘及全液压伸缩式钻塔（高度可调）。备注：型号加-SG型为液压升高型履带底盘（上下卡车）。
泥浆泵选配：BW160A型（单缸）、BW200A型(双缸）、BW150(三缸）、BW160/10(三缸）。
