当前位置：JH1000便捷式全液压钻机岩芯钻机

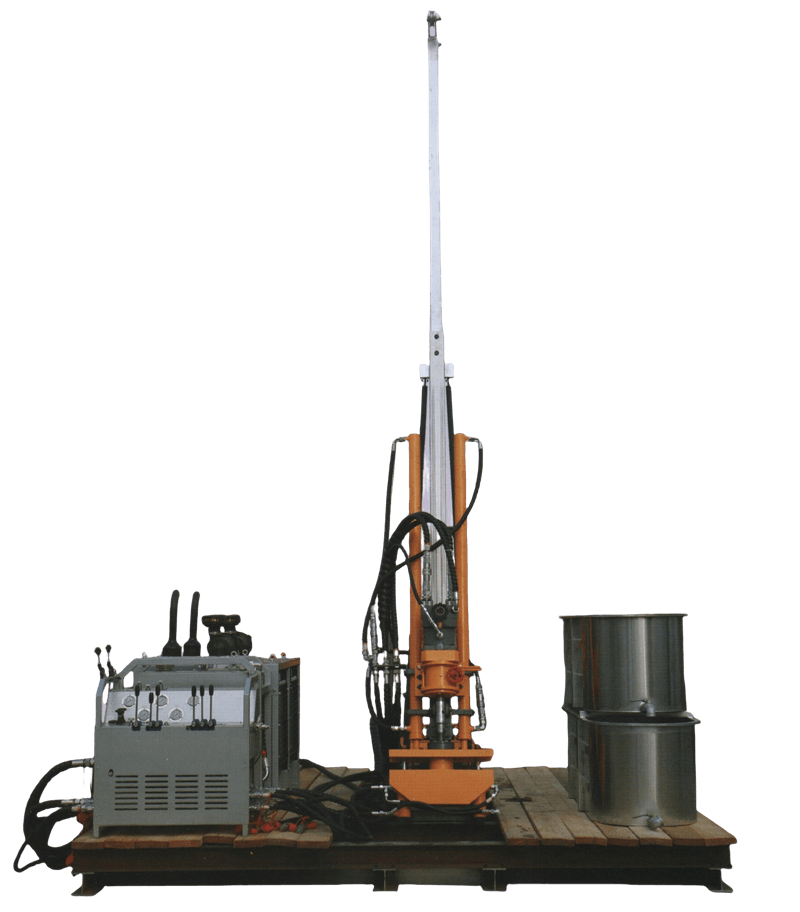

JH1000便携式全液压岩芯钻机采用全液压驱动、模块化、结构安全可靠、便捷快速、易操作的结构模式，更加人性化；机台搬迁时，拆卸容易，安装简便，轻松完成钻机的搬移。在交通条件不便利的地区可以用人工或驮马等多种方式通过小道运送，缩短勘探工期，节省劳动力，降低搬运风险和成本。无钻塔设计 结构安全；钻机紧凑，适合在山区或在林区施工。
钻机也可以选配专用自行走履带底盘，形成人工、履带行走两种可以拆卸的灵活方式满足各种场地条件的移孔搬运工作。
■结构轻便先进

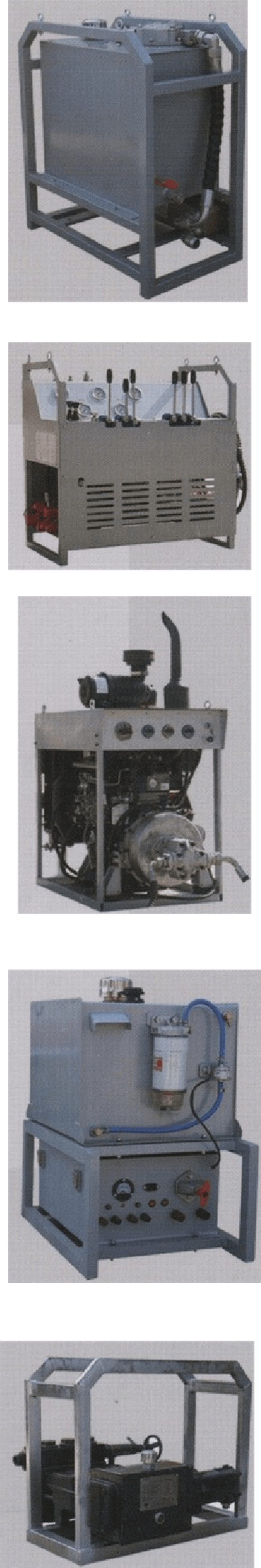

1、模块化轻量化设计，最重模块小于180kg,拆装快速、可人工搬运；
2、桅杆式钻架结构，无需钻塔，可45°～90°任意角度钻进；
3、顶驱式动力头，1.83m长行程导轨，油缸推进，不用反复倒杆，导向性定向性好；
4、机台占地面积小，无需基础工程，绿色环保。
■全液压传动
1、操作性强，液压自动卸扣，劳动强度小；
2、无极调速，可开高速，钻进过程稳定，震动小；
3、实时掌握孔内情况，有限压保护，安全；维护保养简单。
■薄壁金刚石绳索取心钻探工艺
1、钻速及钻头寿命高，纯钻进时间利用率高，岩矿心采取率高；
2、工人劳动强度低，钻探成本低；
3、岩矿心品质优良，结构清晰，完整度好，纯洁性高。
JH1000便捷式全液压钻机技术参数Technical parameter

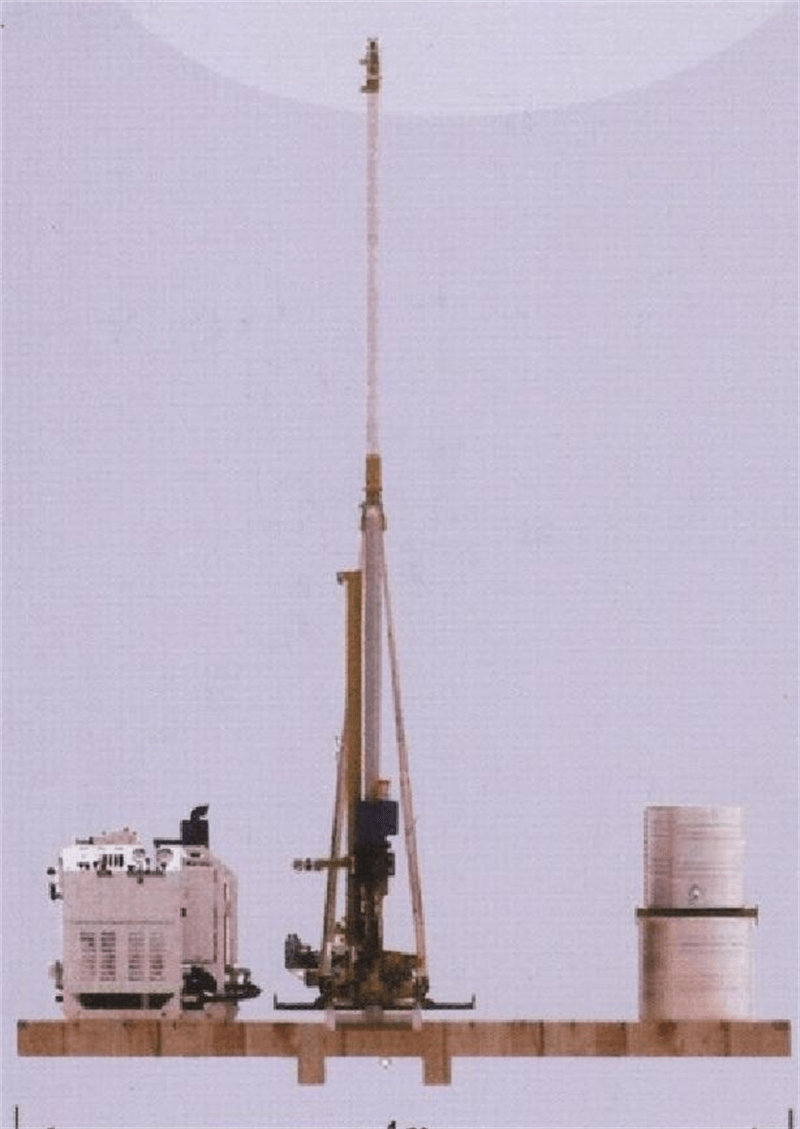

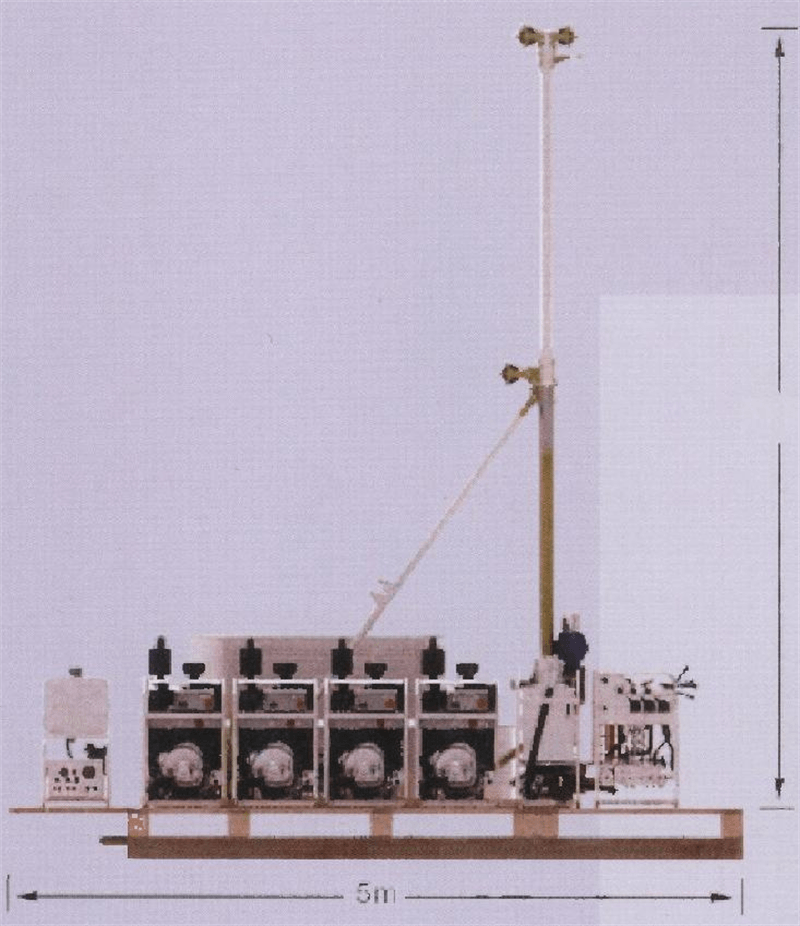

机台长宽高Platform area 4m*5m*5.3m
最重模块Heaviest Module 180kg
总重量Gross 1680kg
钻杆型号Drill pipe type HTW/NTW/BTW
钻杆长度Drill pipe length 1.5m
钻探能力Dildepth capacity 600/1000/1200m
钻孔直径Hole Diameter 96/76/60mm
取芯直径Core Diameter 71/56/42mm
液压系统Hydraulic System
①钻机动力Engine power 云内27G 4*55KW/2400pm=220KW
最高压力Maximum pressure 21MPa
最大流量Maximumfowrate 280L/min(平原)
②钻机动力Engine power水冷伺服电机造(选配) 4*34kw/380v=136kw
最高压力Maximum pressure 21MPa
最大流量Maximum flow rate 280L/min
顶驱式动力头Top drive rotation head
钻进角度Drilling angel 45°-90°& 0°-90°(定制)
最大扭矩Maximum torque 1100N-M(标配)
最高转速Rotationspeed 1600rpm(标配)
最大扭矩Maximum torque 1580N·M(选配)
最高转速Rotationspeed 2000rpm(选配)
给进行程Feed travel 1.83m
提升力/给进力Pul/Thrust 60KN/30KN(双油缸力加倍)
卷扬机Winch
平均速度Averagespeed 150m/min
提升力Pulling force 750kg
钢丝绳直径Wire rope diameter 6mm
容绳量Rope capacity 1300m
Mudpump新型轻量化液压泥浆泵BW100Q
最大流量Maximumflowrate 100L/min
最高压力Maximumpressure 7MPa
夹持器Gripper
夹持能力Capacity 108/HTW/NTW/BTW
